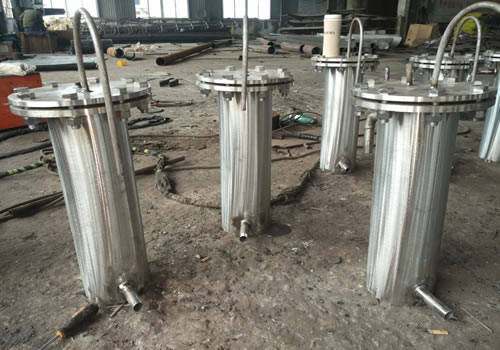

一，原理     连云港市长利机械设备有限公司制造组合式取样冷却器及单个取样冷却器与取样冷却器管芯更换等，取样冷却器用于锅炉房或发电厂内汽水化验取样冷却，锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,取样冷却器满足电力行业DL/T 457—91的标准。 取样冷却器取样的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免取样冷却器样品在取样过程中被导管中的金属腐蚀产物污染。 取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑，传热效率高、取样冷却器清洗方便、使用寿命长等优点。

二、取样冷却器技术参数规格型号



三、取样冷却器订货说明

1、取样冷却器管为不锈钢，壳体为碳钢。

2、取样冷却器冷却管一般选直径10、12、14、16、18mm（也可用户指定）接口可选焊接和法兰，取样冷却器冷却水接口为DN25，外螺纹。

3、取样冷却器一般选型常为：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。

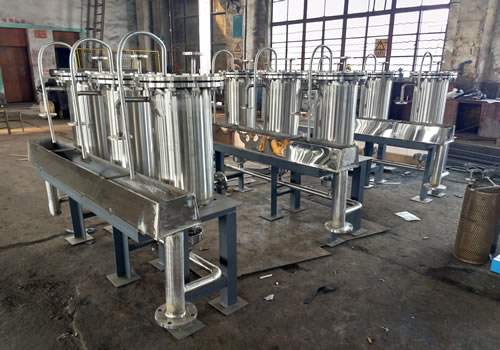

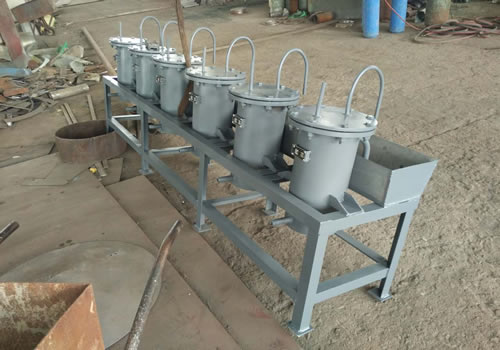

4、是否需组合式取样冷却器(即是否要支架、水槽、阀门等）。

四、取样冷却器取样种类

1．锅炉水取样冷却器取样

锅炉水样品一般从汽包的连续排污管中取出，再引至冷却器。取样冷却器取样点应尽量靠近排污管引出汽包的出口处，并尽量地装在引出汽包后的第一个排污阀门之前。

2．给水取样冷却器取样

给水的取样点一般设在给水泵之后，省煤器之前的高压给水管上，取样冷却器应该是在给水管的垂直管路上接一小管，给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。

3．凝结水取样冷却器取样

凝结水的取样点一般设在凝结水泵出口处的凝结水管道上，取样冷却器不宜装在凝结水泵入口处，因凝结水泵入口处的压力低于大气压。

4．疏水取样冷却器取样

疏水一般在疏水箱中取样。取样冷却器取样点通常设在距疏水箱底300mm左右处。

5 将蒸汽样品通过取样冷却器,使其凝结成水。蒸汽取样器中蒸汽流量一般为20-30kg/h。取样冷却器对样品引出导管及冷却器的要求，与水的取样相同。
